Самостоятельная сборка power bank позволяет подобрать аккумуляторы, выходные разъёмы и режимы зарядки под конкретную задачу. Но именно плата управления определяет, как будет происходить заряд аккумулятора, преобразование напряжения и отдача энергии на подключённое устройство. Поэтому модуль повербанка необходимо подбирать не только по внешнему виду или количеству USB-разъёмов, но и по электрическим параметрам.

1. Определите тип и конфигурацию аккумуляторов

Перед покупкой платы важно убедиться, что она подходит для используемых аккумуляторов. В DIY-проектах применяются элементы разных типоразмеров и конфигураций:

Например, есть модули для повербанков на 1S Li-ion 4,2 V, а также корпуса для аккумуляторов 18650 и 21700. Если плата рассчитана на определённое напряжение, использовать её с другой конфигурацией без проверки характеристик не стоит.

2. Проверьте напряжение и ток

Эти параметры определяют, какие устройства можно будет подключать к готовому повербанку и какую нагрузку он сможет выдерживать.

Перед выбором модуля определите:

1. необходимое выходное напряжение;
2. максимальный ток;
3. требуемую мощность;
4. количество подключаемых устройств.

Для базовых задач может хватить выхода 5 V. Если нужен более мощный вариант, выбирайте плату с соответствующими характеристиками: с выходом 5 V/0,8 A и решения с поддержкой 18 W QC3.0/PD3.0.

3. Учитывайте разъёмы

От набора разъёмов зависит, какие кабели и устройства можно будет подключать к плате. Наиболее распространены:

Также стоит учитывать назначение каждого порта. Один может использоваться для зарядки аккумулятора, другой — для питания внешнего устройства.

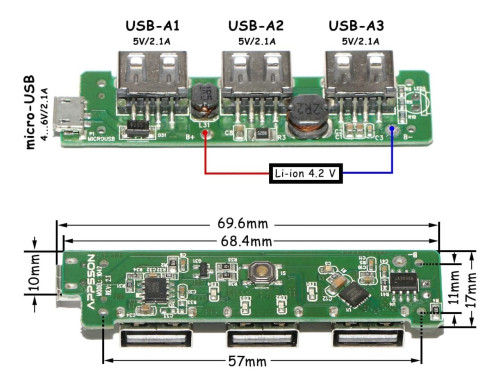

Например, модуль на MP5030QN оснащён 3 × USB-A с током до 2,1 A. Плата SW6106 имеет USB-A, Micro-USB и USB-C. Поэтому при выборе лучше смотреть не только на количество разъёмов, но и на их функции.

4. Нужна ли быстрая зарядка?

Для смартфонов, планшетов и других современных устройств может потребоваться поддержка протоколов быстрой зарядки. В таком случае стоит обратить внимание на:

В каталоге есть модули с поддержкой 18 W QC3.0/PD3.0, а также корпуса с быстрой зарядкой до 22,5 W, PD3.0 и QC4.0.

При этом наличие USB-C ещё не означает автоматическую поддержку Power Delivery. Возможности платы, аккумуляторов и подключаемого устройства должны соответствовать друг другу.

5. Проверьте защиту аккумуляторов

В зависимости от модели плата может отвечать не только за преобразование напряжения, но и за защиту аккумулятора и нагрузки.

При выборе обратите внимание на наличие:

Для самодельных аккумуляторных сборок это особенно важно, поскольку плата напрямую влияет на безопасность и стабильность работы устройства.

6. Если нужен UPS, выбирайте соответствующий модуль

Некоторые платы подходят не только для повербанков, но и для резервного питания небольшой электроники.

Например, в каталоге NdFT есть UPS-модули на 2 Li-ion 18650 с выходами 5 V/3 A, 9 V/1,6 A и 12 V/1,2 A. Их можно использовать для резервного питания роутеров и другой совместимой техники.

Перед подключением необходимо сопоставить выходное напряжение и допустимый ток модуля с требованиями устройства.

7. Подберите корпус и остальные компоненты

Для сборки повербанка одной платы недостаточно. Понадобятся подходящие аккумуляторы, корпус и элементы подключения.

В зависимости от конструкции могут потребоваться:

В каталоге NdFT есть корпуса для разных конфигураций, в том числе на 6 и 8 элементов 21700, а также варианты на 10, 16 и 20 элементов 18650 с поддержкой быстрой зарядки.
